一、需求分析：

1、需求：

（1）、建設安全的用戶系統；

（2）、建立中心機房-->彙聚層100₩0M、彙聚-->桌面100M網絡連接；

（3）、建立營業範圍內的網絡綜合布線；

（4）、各個信息點以100M交換到桌面；

（5）、建設後的網絡，以後可以順利升級和擴展β。

2、建設目标：

我們設計的綜合布線系統将基于以下目标：

（1）、符合當前和長遠的信息傳輸要求；

（2）、布線系統設計遵從國際（ISO/CEI11801 ）标準；以單位主網絡機房為中心，按星形結構方式輻射到其他(↕tā)樓層。局域網核心和各個建築物以光纖連接，采用ε(yòng)快速以太網技術(s®hù)；

（3）、建築物內以雙絞線±到桌面，以100M交換，為(wεèi)遊戲、文件傳輸、視頻↕(pín)應用等服務提供充足的桌面≈帶寬；布線系統的信息出口采用國際标₽準的RJ45插座；

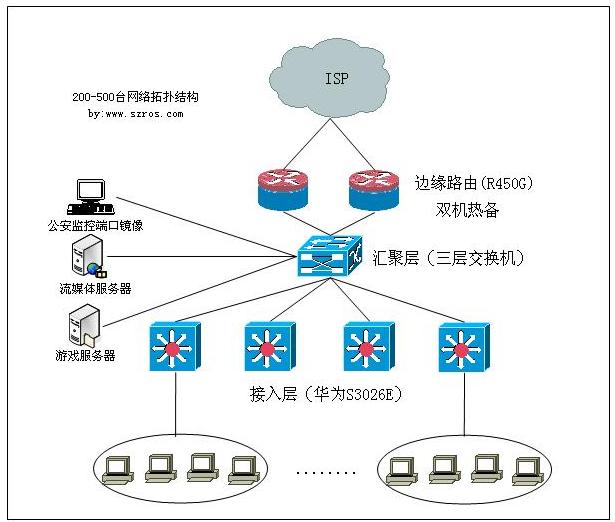

（4）、使用三層交換機分組¥管理，采用VLAN技→術，控制廣播風(fēn×g)暴。例下圖所示：

目前網吧都是選擇支持路由熱(r‍è)備的高級路由設備（例:銳風(fē±ng)450G）-> 主交換機(例:華為S5600) -> 接 入層交換機(例:華為S3026E）-> 客戶機的網'絡模式。

方案說明：

1）、銳風高效能δ路由器，集成負載均衡、策略路由功能，完美(měδi)提升網速

2）、基于IP地址的彈性流量控制 (zhì)，為不同的客戶分配不同的帶寬

3）、PPPoE服務器、IP-MAC-端口綁定，有(yπǒu)效免疫ARP病毒攻擊

4）、三層交換支持端口鏡像功能，方便安裝公安監控系統

5）、路由熱備，流量統計，輕 松管理網絡資源分配

6）、網吧環境下典型帶機量：200~500台



    彙聚層是整個(g'è)局域網的核心部分，由于網吧內(↑nèi)部的數據交換量特别大，因此，÷我們在選擇彙聚層設備的時候，一定要選擇一φ款合适的彙聚層網絡設備。二百台機器以上的網吧(b→a)有必要選擇三層交換設備，三層交換的背闆帶λ寬不能低于48G，彙聚層網絡設備支持網絡管理功能 ，方便我們的管理和維護；彙聚層網絡設備的端口數(sh≈ù)量要高于接入層設備數量，↓方便以後我們的網絡升級和改造。

    接入層是(s•hì)整個網絡中的中間層☆，連接著彙聚層和網絡節點，決定著我們整體↔網絡傳輸質量的重要環節。随著百兆網絡設備的•普及，我們接入層的網絡設備首選是百兆VLAN交換機(jī")(例：華為S3026E) 。



網吧綜合布線與網吧電源系統布線​都比較複雜，不但要考慮到✔網絡布線，還要考慮到網絡設備的(d≥e)安裝位置、網絡通訊介質的選擇等因素。



布線施工及注意事項‍

1、雙絞線接線标準：雙絞線有568A和(h→é)568B兩種标準接法，目前使用最廣泛的接法←是568B接法。由于現在網絡設備都是智能(néng✔)型設備，支持568A和568B兩種接β線标準，因此，建議使用568B的接線标準。



2、交換機位置的安放α：無論是主交換機還是二級 交換機，在選擇安裝位置時，一(γyī)定要把交換機放置在節點的中間位置，一(yγī)方面可以節約網線的使用量¶，另外還可以将網絡的傳輸距離減小(xiǎoγ)到最短，從(có≈ng)而提高網絡傳輸質量。



3、布放備份線路：雙絞線都有一(y✔ī)定的使用壽命，加上(λshàng)客觀自然條件的影÷(yǐng)響，雙絞線損壞是正常的(de★)事情，所以進行網絡布線時，對于從主交換機($jī)到二級交換機之間(jiān')的級聯線，至少要布放1－2根備份線路(lù‌)。交換機至工作站之間(€jiān)的雙絞線，可以根據網吧₹的實際情況，布放一定數量的備用線路(→lù)。



4、線路編号：網絡布線時，把每條雙絞線都做一↔(yī)個編号，并且雙絞線的兩端要做相↑(xiàng)同的編号。為方便日後維護，雙絞線每隔一定的(deΩ)距離最好也做上編≈号，特别是對于距離比較長的(de♠)雙絞線。
