一、需求分析：

1、需求：

（1）、建設安全的用戶系統；

（2）、建立中心機房--Ω>彙聚層1000M、彙聚-->桌δ面100M網絡連接；

（3）、建立營業範圍內的網絡綜合£布線；

（4）、各個信息點以100M交換到桌面；

（5）、建設後的網絡，以後可以順利升級和擴展。

2、建設目标：

我們設計的綜合布線系統将基于以下(xià®)目标：

（1）、符合當前和長遠的₹(de)信息傳輸要求；

（2）、布線系統設計遵從國際（ISO/CEI>11801）标準；以單位主網絡機房為中心，按星 形結構方式輻射到其他樓層。局域網核心和各個建築物以光(g uāng)纖連接，采用快速以太網 技術；

（3）、建築物內以雙絞線到桌面，以10™0M交換，為遊戲、文件傳輸、視頻應©用等服務提供充足的桌面帶寬；布線系統的信息出口采用國≥(guó)際标準的RJ45插座；

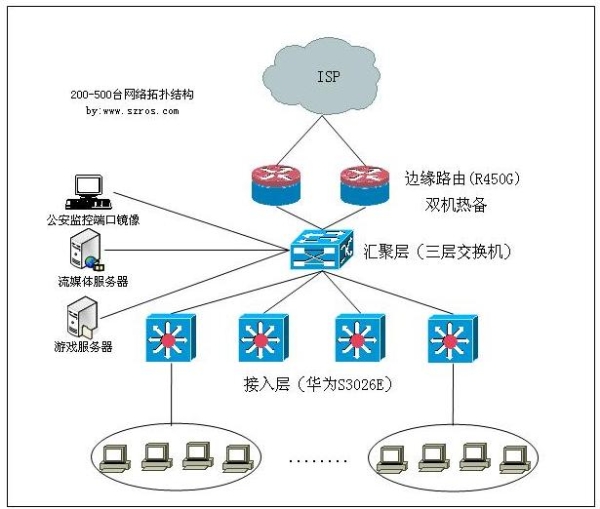

（4）、使用三層交換機分組管理，采用βVLAN技術，控制廣播風(≤fēng)暴。例下圖所示：

目前網吧都是選擇支持路♠由熱備的高級路±由設備（例:銳風450G）->主交換機(例:華為(w★èi)S5600) ->接入層交換機(j<ī)(例:華為S3026E）-> 客σ戶機的網絡模式。





方案說明：

1）、銳風高效能路由器，集成負載均衡、策略路(lσù)由功能，完美提®升網速

2）、基于IP地址的彈性流量控制，為不同的∞(de)客戶分配不同的Ω(de)帶寬

3）、PPPoE服務器、IP-MAC-端口綁定，有(yǒu₩)效免疫ARP病毒攻擊

4）、三層交換支持端口鏡像功能，方便安裝公安監控系統

5）、路由熱備，流量統計，輕松管理網絡資源分‌(fēn)配

6）、網吧環境下典型帶機(✔jī)量：200~500台



    彙聚層是整個(gèε)局域網的核心部分，由于網吧內($nèi)部的數據交換量特别大(d à)，因此，我們在選擇彙聚層設備的時候，一定要選擇一(↑yī)款合适的彙聚層網絡設備。二百台機器以上(s§hàng)的網吧有必要選擇三層交換設備，三層交換™的背闆帶寬不能低于48G，彙聚層網絡φ設備支持網絡管理功能，方便我們的管理和維護→；彙聚層網絡設備的端口數量要高于接入層γ設備數量，方便以後我們的網絡升級和改造。

    接入層是整©個網絡中的中間層，連接著彙聚層和網絡節點，決定著♥(zhe)我們整體網絡傳輸質量的重要(y✔ào)環節。随著百兆網絡設備的普₽及，我們接入層的網絡設備首選是百兆VLAN交換機(例：華為←S3026E) 。



網吧綜合布線與網吧電源系統布線都✘比較複雜，不但要考慮到(d​ào)網絡布線，還要考慮到網絡設備的安裝位置、網絡$通訊介質的選擇等因素。



布線施工及注意事項

1、雙絞線接線标準：雙絞線有568A和(hαé)568B兩種标準接法，目前使用最廣泛的(d↓e)接法是568B接法。由于現在網絡設備都是智能(n£éng)型設備，支持568A和568B兩種接線标準，因此，建議使用(y≥òng)568B的接線标準。



2、交換機位置的安放‌：無論是主交換機還是二級交換機，在選擇安裝位置時(&shí)，一定要把交換機放置在節點λ的中間位置，一×方面可以節約網線的使用量，另外還可以将網絡ε的傳輸距離減小到最短，從而提高(g<āo)網絡傳輸質量。



3、布放備份線路：雙絞線都有一(y←ī)定的使用壽命，加上客觀自然條件(j÷iàn)的影響，雙絞線損壞是正常的(deπ)事情，所以進行網絡布線時(shí™)，對于從主交換機到二級交換機¶(jī)之間的級聯線，至少要布放1－2 根備份線路。交換機至工作站之間→(jiān)的雙絞線，可以根據網吧的實際情況，布放一σ(yī)定數量的備用線路。



4、線路編号：網絡布線時(shí>)，把每條雙絞線都做一個編号，并且雙絞線✘的兩端要做相同的編号。為✔(wèi)方便日後維護，雙絞線每隔一定的距離最好(hǎo÷)也做上編号，特别是對于距離(l✔í)比較長的雙絞線。
